      • Actualización de firmware a PLC S7-1200 CPU 6ES7 12XXC-1BD30-0XB0

      Actualización de firmware a PLC S7-1200 CPU 6ES7 12XXC-1BD30-0XB0

      • publicado por QBPROFE
      • Categorías Automatización Industrial
      • Fecha 1 de octubre de 2020

      DESCRIPCIÓN:

      Proceso de actualización de firmware de la CPU S7-1200 CPU 12XXC-BD30-0XB0:

      PRECAUCIÓN

      Para actualizar el Firmware de un PLC S7-1200 , ejemplo: CPU 1212C AC/DC/RLY – 6ES7 212-1BD30-0XB0, tenemos que utilizar una tarjeta SD SIMATIC de 24MB previamente vacía, es decir, sin ficheros en su interior. Para formatear este tipo de tarjetas es muy importante saber que no se las puede formatear usando la utilidad de formateo de Windows, ya que Microsoft Windows deja inservible la tarjeta y ya no se podrá utilizar en una CPU S7-1200.

      Para instalar la actualización de firmware de la CPU seguir los siguientes pasos:

      Paso 1:

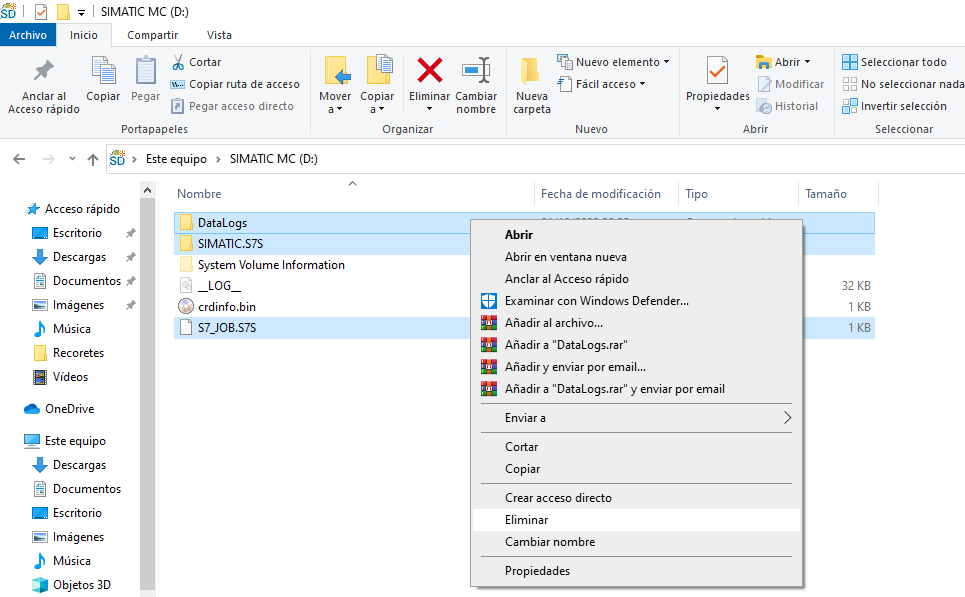

      Insertar una tarjeta de memoria SD SIMATIC MC 24MB en el lector de tarjetas SD integrado en su PC. Si se está reutilizando una tarjeta de memoria SIMATIC que contiene un programa de usuario u otra actualización de firmware, se debe de borrar el fichero “S7_JOB.S7S” y cualquier carpeta que pueda haber (como por ejemplo “SIMATIC.S7S” o “FWUPDATE.S7S”) antes de proceder con la descarga de la actualización del firmware. Usar el Explorador de Windows para mostrar los contenidos de la tarjeta de memoria y borrar los ficheros y carpetas. Si no observas el contenido, habilita la opción mostrar archivos ocultos en el Explorador de Archivos.

      PRECAUCIÓN
      NO borrar los archivos ocultos “__LOG__” y “crdinfo.bin” de la tarjeta de memoria.
      Los archivos “__LOG__” y “crdinfo.bin” son necesarios para la tarjeta de memoria. Si se borran estos archivos no se podrá utilizar la tarjeta de memoria con la CPU.




      Paso 2:

      Descargar la actualización de firmware de la CPU para su modelo de CPU. Hacer doble click sobre el fichero de actualización, ajustar la ruta de destino del fichero al directorio raiz de la tarjeta SIMATIC MC y ejecutar el proceso de descompresión. Después de que haya finalizado la descompresión, el directorio raiz de la tarjeta SD contendrá el directorio “FWUPDATE.S7S” y el fichero “S7_JOB.S7S”.

      -Descompresión del archivo descargado:

      -Guardado de archivo en tarjeta SIMATIC MC 24MB:

      Ahora la tarjeta tendrás estos archivos nuevos: “FWUPDATE.S7S” y el fichero “S7_JOB.S7S”.

      Nota: La carpeta System Volumen Información la crea el sistema operativo  Windows.

      AVISO

      Verificar que la CPU no está ejecutando de forma activa un proceso antes de la instalación de la actualización del firmware de la CPU.
      Al instalar la actualización del firmware se provocará que la CPU pasará al modo STOP, lo que podría afectar al funcionamiento de un proceso en línea o a una máquina. El funcionamiento inexperado de un proceso o máquina podría causar la muerte o lesiones a personas y/o daños a la propiedad.
      Antes de insertar la tarjeta de memoria se debe asegurar siempre que la CPU está offline y en un estado seguro.




      Paso 3:

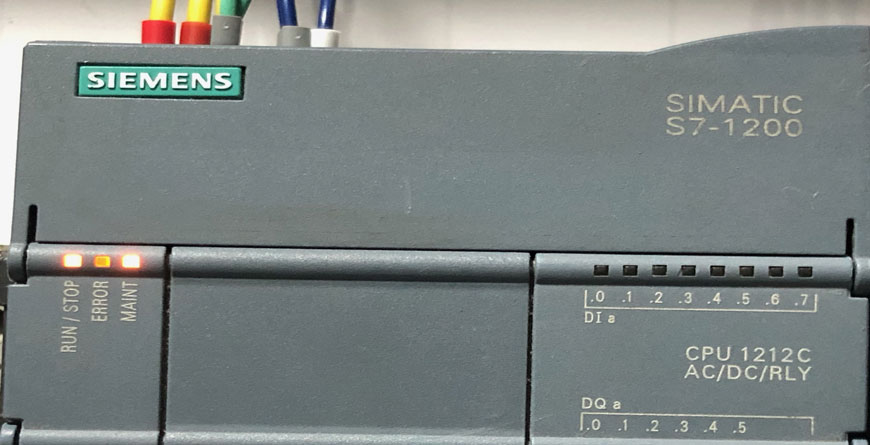

      Insertar la tarjeta de memoria en la CPU. Si la CPU está en RUN, entonces la CPU pasará al modo STOP. El LED de mantenimiento (MAINT) parpadea para indicar que la tarjeta de memoria precisa de una evaluación.
      Volver a arrancar la CPU para iniciar la actualización del firmware. Son métodos alternativos para rearrancar la CPU el llevar a cabo o una transición STOP-a-RUN o un borrado de memoria (MRES) desde el STEP 7.

      Paso 5:

       Después de los rearranques de la CPU, la actualización del firmware se copia en la memoria de carga. El LED RUN/STOP parpadea de manera alternativa en verde y amarillo para indicar que la actualización se está copiando. Cuando el LED RUN/STOP se enciende (amarillo fijo) y el LED MAINT parpadea, el proceso de copia habrá concluido. En ese momento se puede retirar la tarjeta de memoria.




      Paso 6:

      Una vez retirada la tarjeta de memoria, volver a arrancar la CPU de nuevo (o bien mediante la restitución de la potencia o bien mediante métodos alternativos para el rearranque) para transferir el nuevo firmware.

      El programa de usuario y la configuración de hardware no se ven afectados por la actualización del firmware. Cuando se da alimentación a la CPU, ésta introducirá el estado de arranque configurado.

      Resumen de los números de referencia y las versiones de equipo actuales para la CPU 1211C, CPU COMPACT, AC/DC/Relé:

      No. de referencia

      Versión de Firmware

      Actualización a través de …
      6ES7 212-1BD30-0XB0

      V 2.2.0

      Actualización recomendada:

         212-1BD30-0XB0_V220.EXE ( 4547 KB )

      V 2.1.2

      Sólo para Backup:  212-1BD30-0XB0_V212.EXE ( 4436 KB )

      V 2.0.3

      Sólo para Backup:  212-1BD30-0XB0_V203.EXE ( 4452 KB )

      V 2.0.1

      Sólo para Backup:  212-1BD30-0XB0_V200.EXE ( 4451 KB )

      V1.0.2

      Sólo para Backup:  212-1BD30-0XB0_V102.EXE ( 2861 KB )

      V1.0.1

      Sólo para Backup:  212-1BD30-0XB0_V101.EXE ( 2864 KB )

      V1.0.0

      Sólo para Backup:  212-1BD30-0XB0_V100.EXE ( 2862 KB )

      Update V2.2.0

      Las características fundamentales permitidas por la CPU del S7-1200 con versión de firmware V2.2.0 incluyen:

      • SCL (lenguaje de control estructurado)
      • Descarga en RUN

      Nuevos módulos disponibles:

      • CM 1243-2 Maestro AS-i
      • CM 1241 RS422/485
      • SM 1222 DQ8 relé cambio

      Software necesario: STEP 7 V11 SP2 Basic o Professional.

      Nota
      Pueden producirse errores de comunicación en ordenadores muy rápidos entre el STEP 7 V11 SP2 y las CPUs del S7-1200 con versiones de la 1.x a la 2.1, para corregir esta situación se ruega actualizar el firmware de la CPU a la V2.2

      Creditos:
      Declaración de Copyright Todas las ilustraciones, marcas y productos mencionados en este artículo pertenecen a sus
      respectivos propietarios, como también cualquier otra forma de propiedad intelectual, siendo usadas estrictamente
      en carácter educativo. Para más información visite https://support.industry.siemens.com/cs/start




      Etiqueta:Descargas de software, LOGO, siemens, Simuladores, TIA Portal
