Compuerta lógica AND

Qué es una compuerta lógica AND

La puerta lógica AND realiza la operación de multiplicación lógica. Es una de las puertas básicas, con la que se pueden implementar todas las funciones lógicas. Puede tener dos a más entradas y una salida. La compuerta AND, también es llamada como compuerta Y o compuerta lógica AND se representa en los diagramas de circuito con el siguiente símbolo según norma ANSI:

El funcionamiento de una puerta lógica AND es el siguiente:

• Si alguna de sus entradas es CERO, la salida es CERO (nivel BAJO).
• Si sus dos entradas son UNO, la salida es UNO (nivel ALTO).

La tabla de verdad de la puerta lógica AND de dos entradas es:

A	B	S
0	0	0
0	1	0
1	0	0
1	1	1

La multiplicación booleana sigue las siguientes reglas:.

0	*	0	=	0
0	*	1	=	0
1	*	0	=	0
1	*	1	=	1

Función booleana

La ecuación característica que describe el comportamiento de la puerta AND de dos entradas es:

$$S=A.B$$

Compuerta lógica AND de 3 entradas

Tabla de verdad para 3 entradas

Ahora examinemos la tabla de verdad que corresponde a la compuerta AND de 3 entradas.

Entradas (ABC)	Salida (X)
0 0 0	0
0 0 1	0
0 1 0	0
0 1 1	0
1 0 0	0
1 0 1	0
1 1 0	0
1 1 1	1

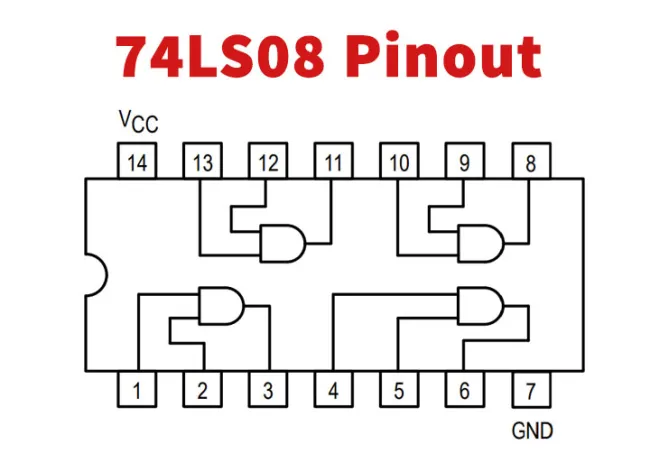

PinOut compuerta AND 74LS08

Datasheet

Podemos observar descargar el DataSheet de una compuerta AND, aquí >> Download



74LS08 Datasheet, PDF

Search Partnumber : Match&Start with “74LS08” – Total : 2 ( 1/1 Page)

Manufacturer Part No. Datasheet Description ON Semiconductor 74LS08 75Kb / 4P    LOW POWER SCHOTTKY December, 1999 ??Rev. 6 Fairchild Semiconductor 74LS08 59Kb / 5P    Quad 2-Input AND Gates
