Diferencia entre Válvulas Biestables y Válvulas Monoestables

Recordemos que las válvulas de control direccional son aquellas encargadas de cambiar el flujo del aire comprimido que va hacía los cilindros, pinzas neumáticas, entre otros. Es decir, determinan el paso del aire comprimido al conmutar, abrir o cerrar sus conexiones internas permitiendo controlar la salida y entrada de un cilindro, la apertura o cierre de una pinza neumática o el giro de un actuador rotativo.

Dentro de esas válvulas podemos encontrar Las válvulas monoestables y biestables.

Válvulas monoestables:

Son aquellas que tienen una posición de reposo estable, que es en la que permanecerá la válvula de forma indefinida si no actúa sobre ella el dispositivo de mando. El regreso a la posición de reposo suele realizarse con un muelle; así en el caso de válvula monoestable de dos posiciones, la posición estable será la correspondiente al muelle, que por convenio suele situarse a la derecha. En el caso de tres posiciones la posición estable es la central. Las válvulas monoestables pueden ser a su vez normalmente abiertas o normalmente cerradas. Serán normalmente abiertas NA cuando en su posición estable dejen pasar a su través el fluido a presión hacia los elementos de consumo. Serán normalmente cerradas NC cuando en su posición estable no dejen pasar el fluido o lo dejen pasar desde los elementos actuadores hacia el escape.

Ejemplos:

• Válvula 5/2, Monoestable, Accionamiento neumático ,  Retorno por muelle

• Electro válvula 3/2, Monoestable, Pilotada  + Pulsador y Retorno por muelle

Válvulas Biestables:

Son aquellas que no tienen una única posición de reposo estable; es decir, que aunque se anule la señal que provocó la posición en la que se encuentra, la válvula seguirá en esa misma posición hasta que se active la señal correspondiente a una nueva posición. En el caso de que se activen dos señales prevalece la más antigua. El dispositivo de mando y la forma en que se activa cada posición en la válvula se representa simbólicamente añadiendo en la parte lateral del cuadrado el símbolo del accionamiento correspondiente. En ocasiones, también a las válvulas biestables se les dice NA o NC. Cuando así ocurra, será NA cuando lo sea en la posición de la derecha, caso de tener dos posiciones o en la posición central, caso de tener tres posiciones. Análogamente para NC.

Ejemplos:

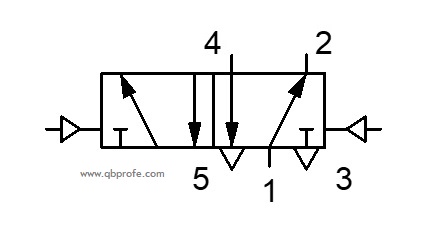

• Válvula 5/2, Biestable, Accionamiento neumático.

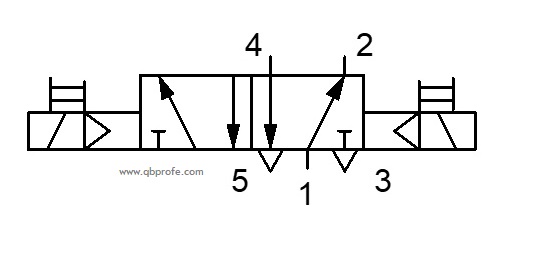

• Electroválvula 5/2, Biestable, Pilotada  + Pulsador y Retorno por muelle

Descarga Material de lectura adicional >> Aquí
