Simbología neumática e hidráulica

La neumática es una fuente de energía que permite el control de máquinas y otros elementos sometidos a movimientos a través de aire comprimido. El término válvula o distribuidor según la norma DIN/ISO 1219 aplica para todas las válvulas en general no importando que función desempeñe.

La ISO 1219 es la norma internacional que regula los símbolos usados en las representaciones de circuitos hidráulicos y neumáticos. Los programas de diseño CAD incluyen los símbolos de esta norma para el dibujo de diaegramas de hidráulica y neumática.

Las válvulas o distribuidores son elementos de mando y son quienes mandan o regulan la puesta en marcha, el paro y la dirección del aire comprimido hacia los consumidores tales como los actuadores.

Se clasifican en:

• Válvulas direccionales o distribuidoras.
• Válvulas reguladoras de flujo
• Válvulas de bloqueo
• Válvulas de presión
• Válvulas especiales o de aislamiento

La Norma internacional ISO 1219 1 y ISO 1219 2, se encarga de representar los símbolos que se deben utilizar en los esquemas  para la representación de este tipo de válvulas y los elementos de los circuitos neumáticos e hidráulicos. A continuación, mostraremos los símbolos más utilizados, si quieres conocer nuevos símbolos debes consultar la norma.

Designación de conexiones, normas básicas de representación.

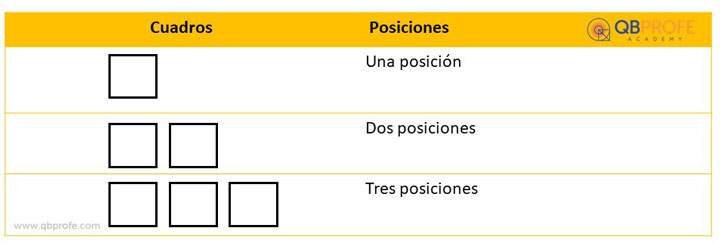

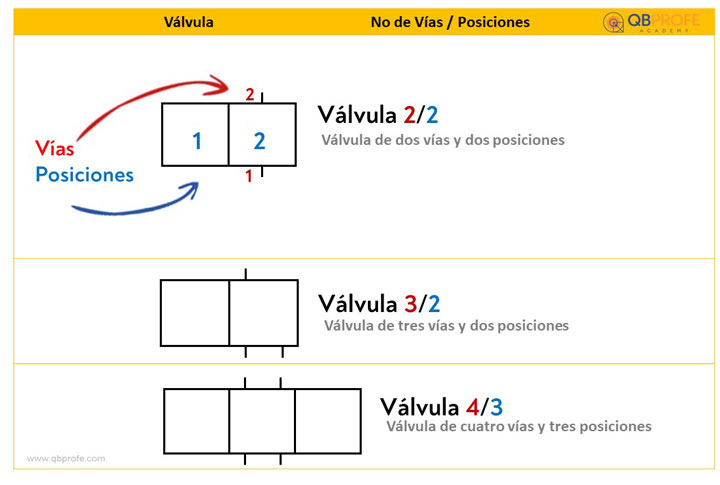

Las válvulas de regulación y control, se nombran y representan con arreglo a su constitución, de manera que se indica en primer lugar el número de vías (orificios de entrada o salida) y a continuación el número de posiciones. En la Tabla No.1 describiremos como identificar el numero de posiciones de una válvula y en la tabla No. 2 unos ejemplos:



Para una correcta representación, se recomiendan las siguientes reglas:

1. La  posición de la válvula es representada por un cuadrado ( Ver Tabla 1)
2. En cada cada cuadro se indica el el sentido del flujo y la situación de las conexiones (vías).
3. Todas las vías de las válvulas se dibujan en la posición inicial o de reposo.
4. El desplazamiento a la posición de trabajo se realiza transversalmente, hasta que las canalizaciones coinciden con las vías en la nueva posición.
5. Se debe indicar el tipo de mando que modifica la posición de la válvula (señal de pilotaje). Este puede ser: manual, muelle, presión, eléctrica….etc.

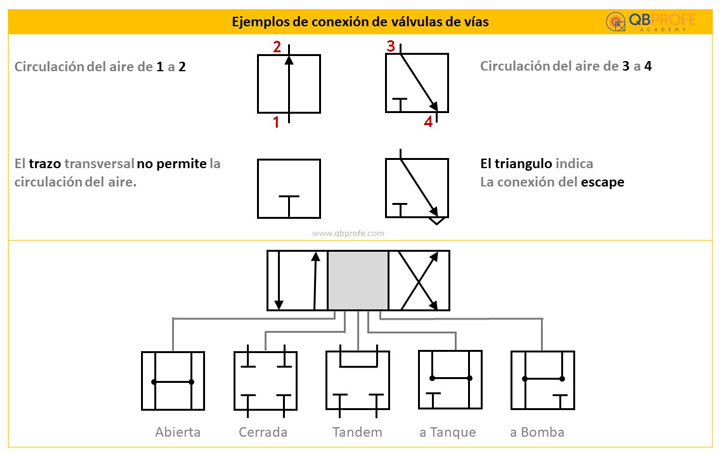

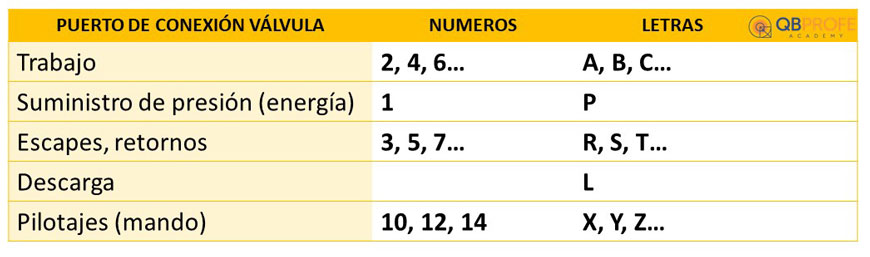

La norma establece la identificación de las vías (orificios) de las válvulas de vías, debe seguir la siguiente norma, puede tener una identificación numérica o alfabética.

A continuación podrás observar los símbolos neumáticos e hidráulicos:
